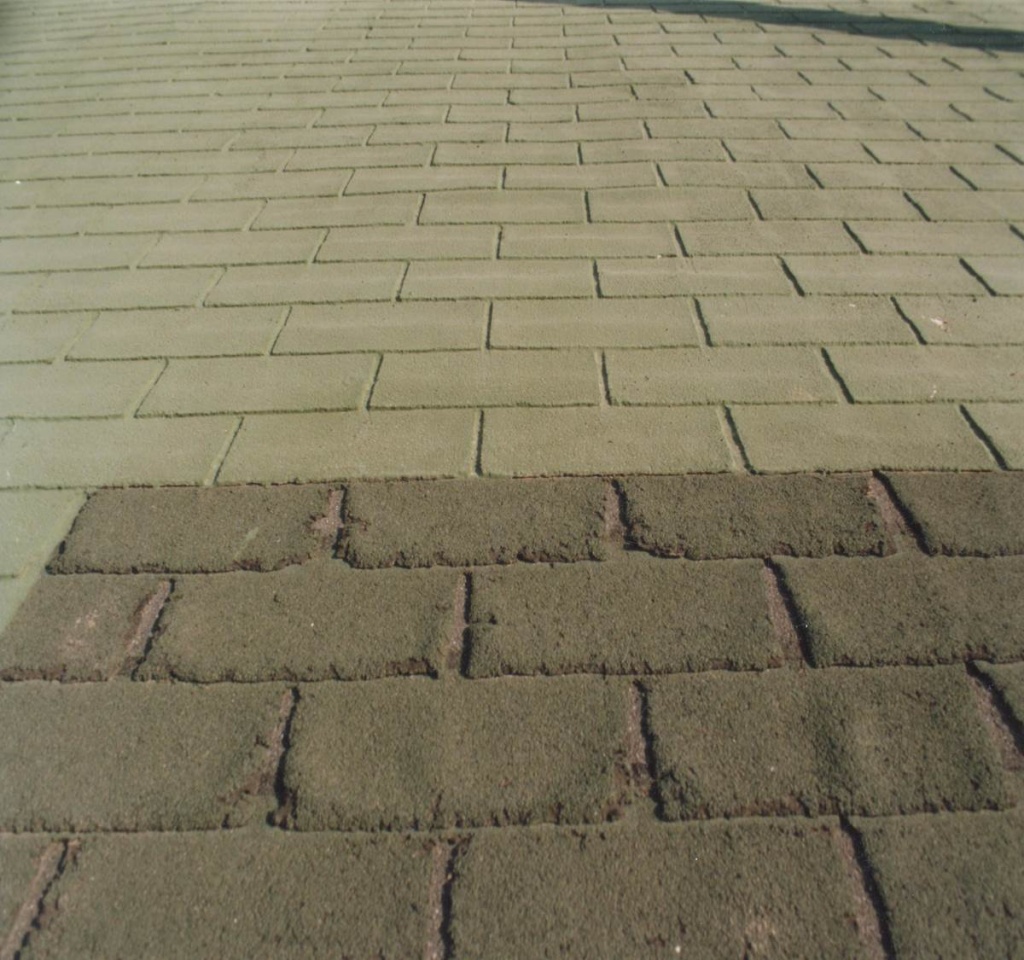

Обеспечивает  защитное покрытие на керамических поверхностях крыши.  Отличные физические свойства, прочность, долговечность, защита от непогоды, устойчивость к ультрафиолету, плесени и распространению  огня.

Roof Mate Ceramic – Акриловый эластомер с высоким сухим остатком, на водной основе. Roof Mate Ceramic обладает отражающими свойствами, высокой адгезией, стойкостью к атмосферным воздействиям, сопротивлению к плесени и огню.

Roof Mate Ceramic - обладает паропроницаемой способностью одновременно в месте высокими водоотталкивающими свойствами.

Roof Mate Ceramic образует монолитное, водонепроницаемое эластомерное покрытие, обеспечивая защиту от выветривания, старения и ультрафиолетового облучения.

Roof Mate Ceramic доступен в стандартных цветах: White, Tan, Light Tan and Solar Gray .

Рекомендуется KYMAX для темных цветов финишного покрытия ROOF MATE CERAMIC

Свойства

• Твердые вещества по весу: 61% (± 2) [ASTM D1644, D6083]

• Твердые вещества по объему: 55% (± 2) [ASTM D2697, D6083]

• Вес на галлон: 11,2 кг. (5,1 кг) (± 0,2) [ASTM D1475]

• Прочность на разрыв: 200 фунтов на квадратный дюйм (1,38 МПа) [ASTM D2370, D6083]

• Удлинение: 200% [ASTM D2370]

• Отражение: 93% [ASTM E805]

• Время высыхания (при 75 º F (24 º C), относительная влажность 50%: *

• Перекрытия: от 4 до 6 часов Водонепроницаемость: 6 часов высыхание: 24 часов [ASTM D1640] * Для белых в 16 мокрой пленки (406 микрон)

• Ускоренное выветривание: Отсутствие трещин, проверка или других вредных эффектов после 3000 часов в ксеноновые ArcWeather-Ometer.[ASTM D4798, D6083]

• Холодная гибкость при пониженной температуре: Проходит ½ "изгиб с помощью оправки при 0 ° F (-18 ° C) [ASTM D522, D6083] Грибы сопротивление: Нулевая ставка, отсутствие роста [ASTM G21]

• Код официального утверждения: UL 790 Класс А

Упаковка

Roof Mate Ceramic керамика однокомпонентный материал доступен в ведрах (19 литров) и бочках (208 литров). Перед использованием равномерно перемешать смесь в контейнере. Продут легко перекачивается и распыляется на основу при температурах 60 ° F (16 ° C) или больше.

Подготовка поверхности

Все поверхности должны быть чистыми и сухими, свободными от грязи,

пыли, масла и других загрязнителей, которые могут помешать оптимальной адгезии.

Весь гравий, если присутствует, должен быть удален.

Пузыри, расслаивание, износ, насыщения влагой, сильная коррозия, острые выступы, хребты и т.д. должны быть отремонтированы или заменены. Новый асфальт следует подвергать воздействию условий окружающей среды в течение 45 до 60 дней перед нанесением покрытия.

Поверхности, загрязненные маслом, жиром и т.д. должны быть очищены использованием

концентрата (UCC) с промывкой.

Применение

Укрепить все трещины, швы, трещины, интерфейсы, переходные зоны вокруг основания.

ROOF MATE Mesh, встроенный в базовый слой Roof Mate Ceramic светло серый и серый( обычно используется в качестве основного покрытия).

Перекрытие последовательных проходов крыши ROOF MATE Fabric минимум (5 см) на каждой стороне.

Roof Mate Ceramic можно наносить безвоздушным оборудование для распыления или валиком. Кисти или валик может быть использован для окантовки работы или для небольших участко.

Нанесение Roof Mate Ceramic производится в двух или несколькими отдельными слоями.

Рекомендуется, чтобы серый Roof Mate Ceramic быть использован для первого слоя.

Каждый слой Roof Mate Ceramic применяется в направлении, перпендикулярном к предыдущему слою за исключением при нанесении покрытий на металлические панелей крыш. На металлических крышах, каждый слой Roof Mate Ceramic применяются параллельно с вертикальными ребрами жесткости. Края плоских участков крыши должна быть предварительно окантовкой по конфигурации.

Roof Mate Ceramic наносится с расширением на все поверхности вентиляционных трубы, стен, парапетов и другие выступы на 8 см больше по ширине (высоте) к краю подложки.

Стандартный расход 0,8 до 1,6 л / м, в зависимости от существующей поверхностью и желаемой гарантии.Все поверхности должно быть равномерно покрыты (без раковин, отверстий или волдырей).

Ограничения и меры предосторожности

Roof Mate Ceramic правило, не должна быть использована на резервуарах или зданиях, где пароизоляция не требуется. Roof Mate Ceramic замерзнет и станет непригодным для использования при температурах ниже 0 ° С.

Чтобы высохнуть Roof Mate Ceramic требует полного испарения воды.

Не наносите Roof Mate Ceramic перед дождем и туманом. Избегайте вдыхания паров или аэрозоля Roof Mate Ceramic. Использовать индивидуальные средства защиты.
