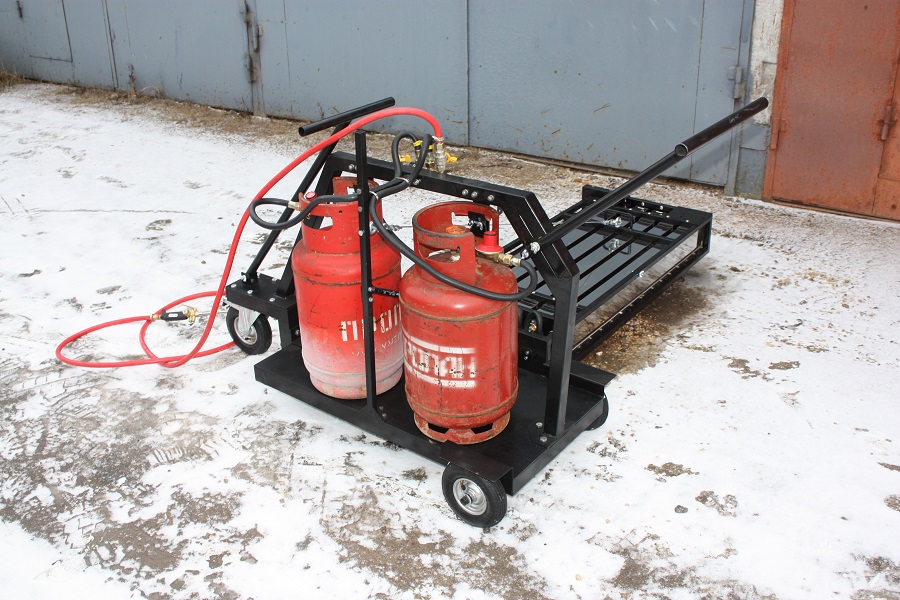

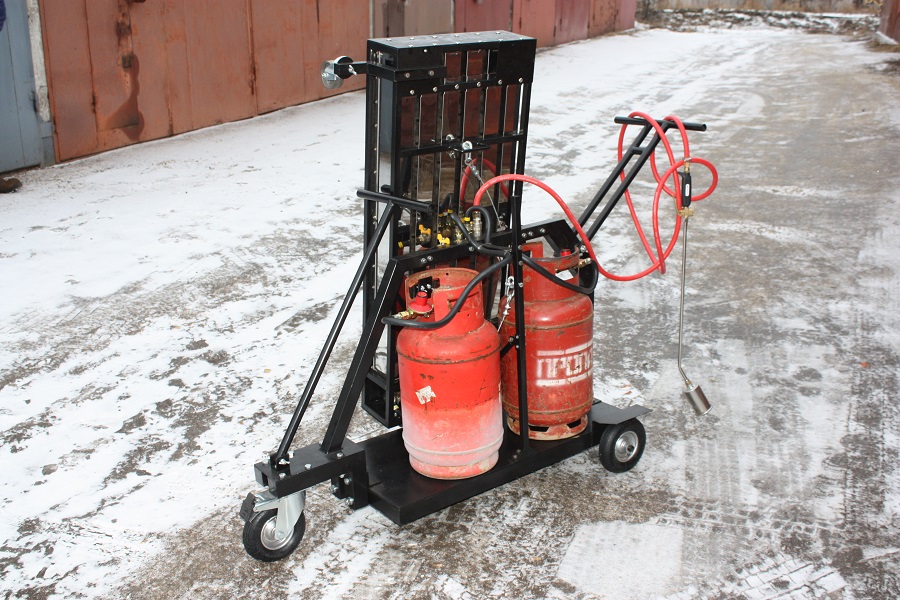

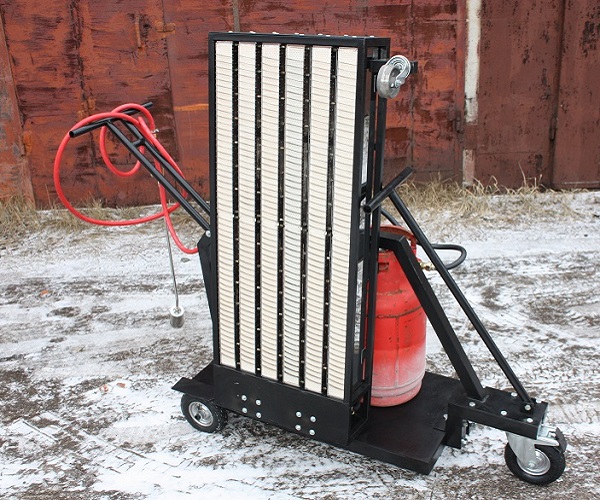

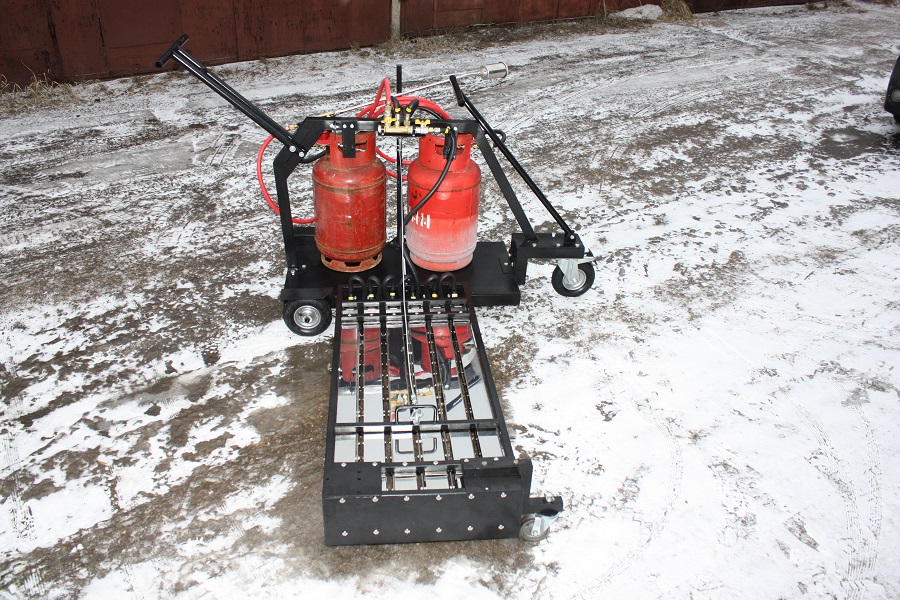

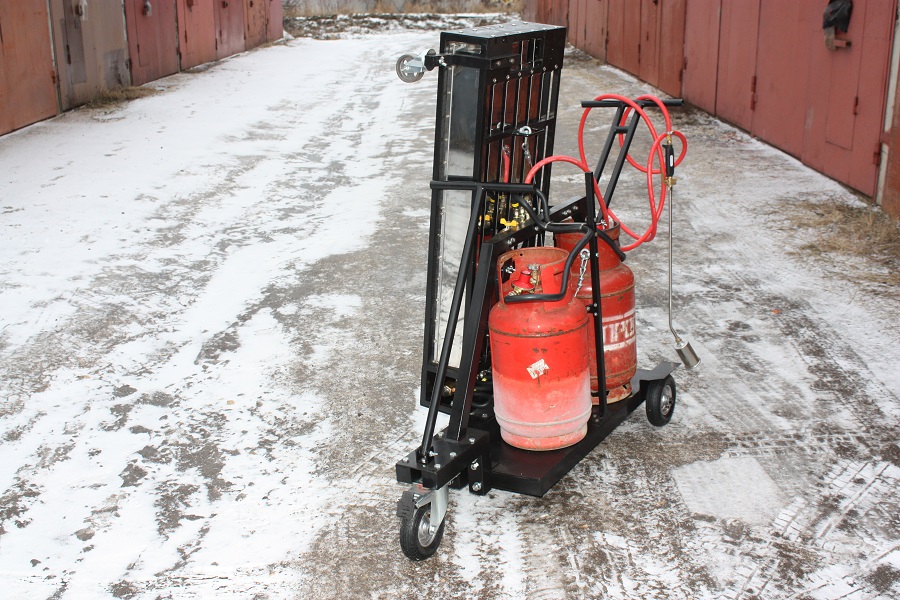

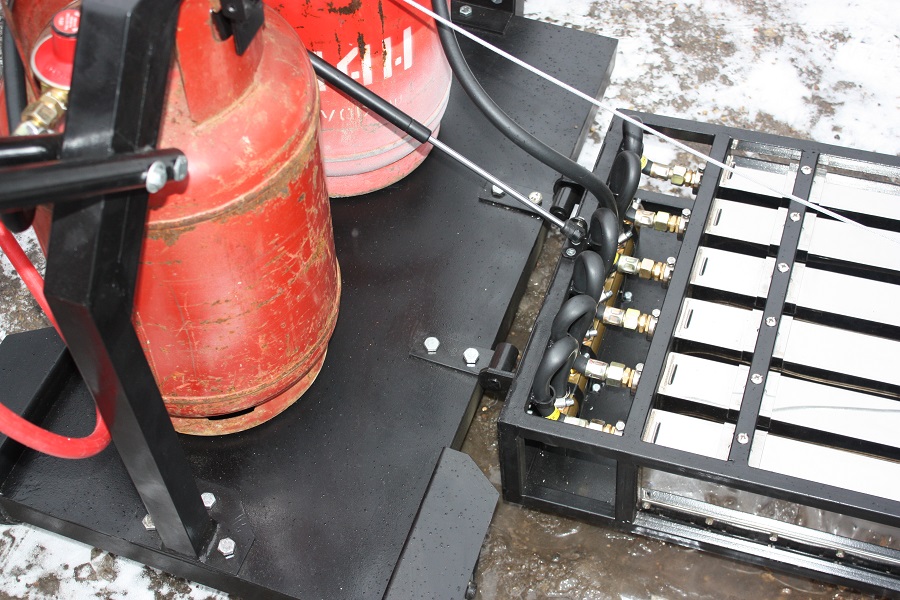

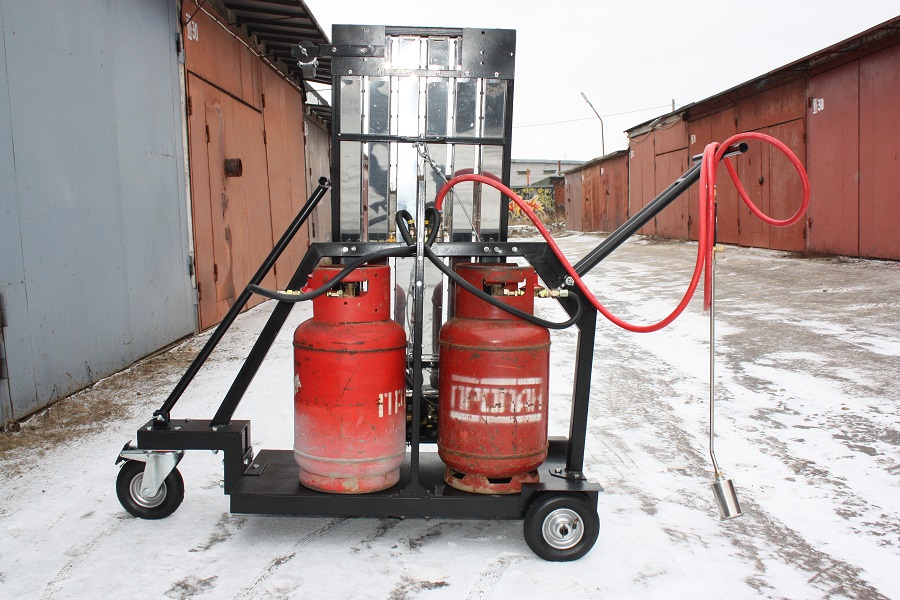

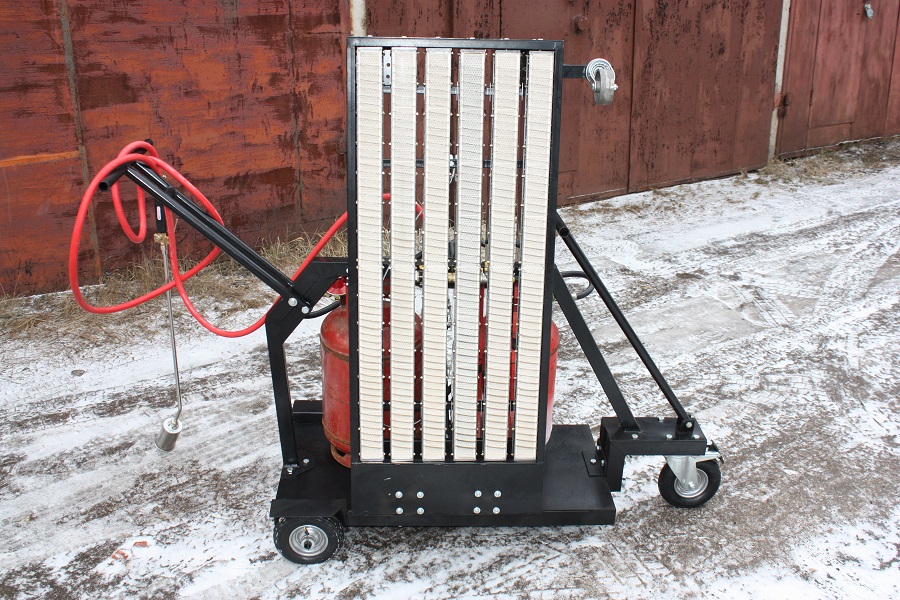

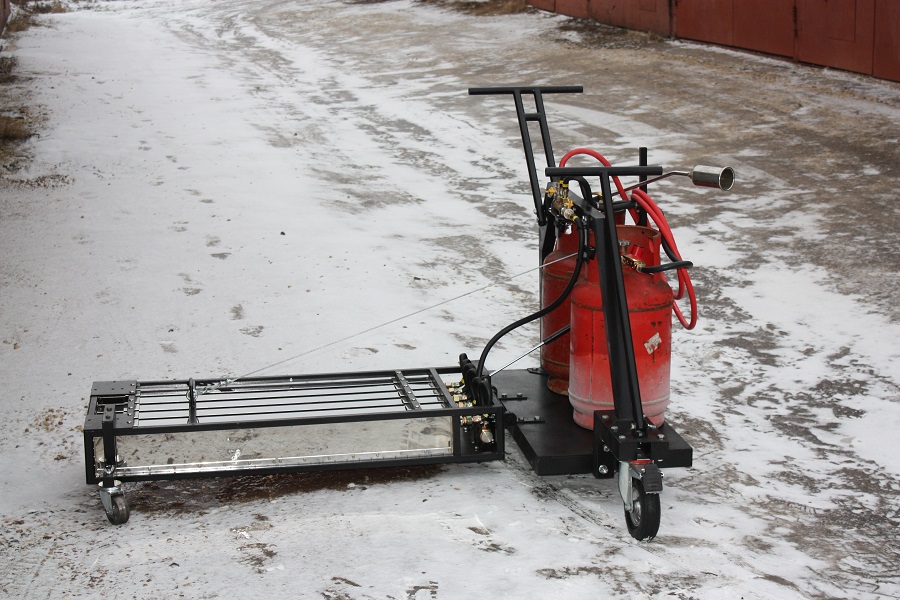

Аренда: Мобильная мини установка инфракрасного нагрева SVT-98

Инфракрасная установка для технологического нагрева материалов ( асфальт, бетон, термопластик, металл, и т. п.) представляет собой комплект из шести или более газовых специальных металлических нагревателей. Изделие имеет уникальный, компактный и автономный дизайн, доказанную надежность, эффективность и прибыльность. Идеально подходит для разогрева термопластика, декорирования асфальта, ремонта тротуаров, подъездных путей, парковок, теннисных кортов и других небольших площадок.

Преимущества

Мобильная и мощная установка инфракрасная нагрева. Работает от бытовых газовых баллонов 27 ( установленных на платформе) и 50 литров. Розжиг в ручном режиме от горелки. Уникальная система кратерных отверстий «Turbojet» на керамике предотвращает появление открытого горения - максимальная пожаробезопасность.  Плавная регулировка тепловой мощности за счет регулятора давления. Бесшумность в работе.

Установка SVT - 98

Комплектность:

• установка  на платформе

• газовая горелка и шланг
• паспорт

Установки не предназначены для отопления жилых и не жилых помещений! Не использовать в подвальных помещениях!

Перед началом работы ознакомиться с паспортом.

Технический паспорт

МОБИЛЬНЫЕ ГАЗОВЫЕ ГОРЕЛКИ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ В КОМПЛЕКТЕ

Назначение изделия

Газовые горелки инфракрасного излучения собраны на металлической раме (установка), тип газовых горелок ZRS соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р52087-2003 типа «Пропан» и «Пропан-Бутан».

· Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях.

· Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!

• Не используйте изделие в жилых помещениях!
• Не используйте изделие в закрытых или не проветриваемых помещениях!
• Не использовать вводной среде!
• Не использовать в агрессивной среде!
• Не бросать, не кидать, не подвергать изделие грубому механическому воздействию!

Устройство и принцип работы

Горелка состоит:

• инжекторный блок
• термопара
• диффузор
• смесительная камера
• керамический элемент
• стабилизаторы пламени
• отражатели и корпус из нержавеющей стали

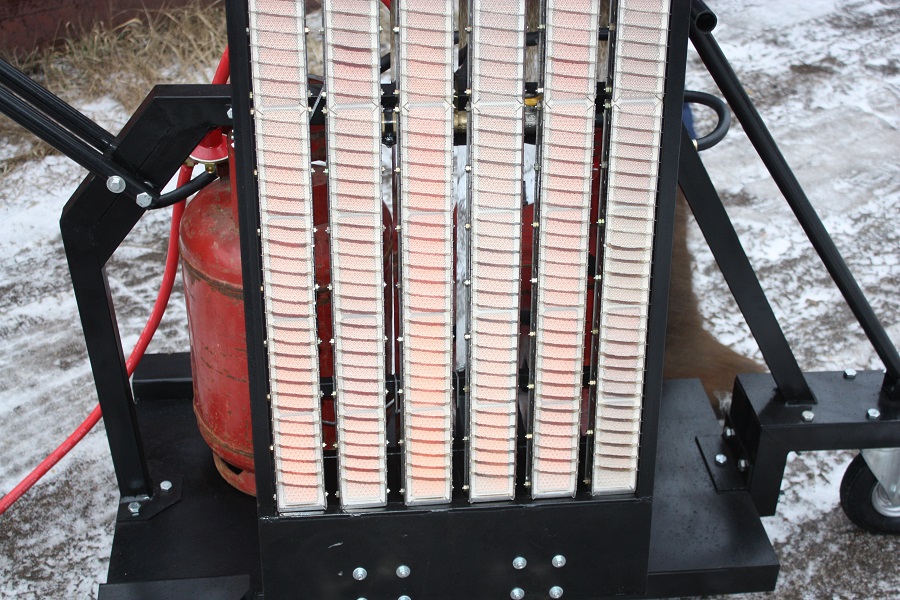

 Разогретый до 900° С керамический элемент излучает инфракрасные лучи. Стабилизаторы из нержавеющей стали концентрируют тепловой поток в нужном направлении, одновременно защищая керамический элемент.Керамический элемент имеет множество отверстий "TurboJet", каждое из которых, в свою очередь, состоит из семи отверстий сложной формы.Уникальная конструкция керамического элемента, предотвращает появление открытого горения, делая горелку максимально пожаробезопасной.

Контроль горения осуществляется термопарой.При случайном погасании пламени срабатывает термопара, в результате чего прекращается подача газа.Розжиг горелок осуществляется в ручном режиме от пьезоэлемента (не поставляется), горелки или зажигалки.Конструкция горелки обеспечивает надежность и безопасностьвсей установки при эксплуатации в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков.

Ввод в эксплуатацию, выключение

• Изучить настоящий технический паспорт.
• Установку распаковать.
• Произвести внешний осмотр, убедиться в отсутствии повреждений.
• Прикрутить регуляторы давления на баллон (можно применять газовый баллон 12л, 27л, 50л)

 ВНИМАНИЕ

• Используйте только регулятор давления, рекомендованный изготовителем (выходное давление 50 - 150мбар).
• Установить ручку регулятора управления в положение '10 '.
• При включении горелок регулятор давления всегда должен быть в максимальном положение '10 ', не пытайтесь включать горелку, если регулятор давления в любом другом положении.
• Подсоединить газовый шланг к горелке и регулятору давления при помощи металлических хомутов.
• Открыть кран на газовом баллоне.
• Нажать кнопку на инжекторном блоке, удерживайте её в течение 20 секунд. Одновременно с нажатием кнопки поднести зажигалку или другой источник огня к керамическому элементу и дождаться устойчивого горения.

 Отпустить кнопку на инжекторном блоке. Если пламя не загорится в течение 45  секунд,закрыть кран на баллоне, подождать 1 минуту,затем повторить цикл «поджига» во второй раз,если проблема остается ,смотрите

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ УСТРАНЕНИЯ.

 После 5-ти минут работы можно установить ручку регулятора в положение от «10» до «1». При этом положение «1» минимально и дает примерно 60% от максимальной мощности. Цвет керамического элемента должен быть однородный оранжево-красный  Выключение - закройте кран на газовом баллоне.

  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ВАЖНАЯ ИНФОРМАЦИЯ

 Данная установка должна устанавливаться и обслуживаться в соответствии с применяемыми в настоящее время нормами безопасности, а также требованиями настоящей инструкции. Не переделывайте, не разбирайте горелки. Её конструкция разработана так, чтобы обеспечить безопасность для Вас и Вашей собственности. Во избежание излишних нагрузок на источник излучения рекомендуется подключение горелки при помощи гибкого шланга. Это изделие работает на пропане со специально поставляемым регулятором давления.(выходное давление газа 50- 150 мбар).

Применение обычных стандартных регуляторов не разрешается!

• Не использовать для жилых помещений!
• Не использовать для приготовления пищи!
• Горелки следует содержать в чистоте, не допуская загрязнения   керамического элемента.
• Не использовать в помещениях, а также в подвальных  помещениях.
• Не использовать в случае обнаружения запаха газа.
• Производственный участок где работает горелка,  должно быть оснащено огнетушителем и средствами пожаротушения

• Горелка должна крепиться на несгораемую поверхность.
• Открытая электропроводка должна находиться на   расстоянии не менее 1 метра от горелки.

Соблюдать дистанцию:

минимальное допустимое расстояние до легковоспламеняющихся материалов при θmax=70°C – 2м., до потолка – 1м., до стены - 0,6м.

 Запрещено оставлять горелки без присмотра. При применении горелки на открытом пространстве она должна быть защищена от атмосферных осадков и ветра (если он более  8 км/час). Горелку необходимо оберегать от влаги, ударов и повреждений. Не вешать на установку одежду и другие, даже невоспламеняющиеся,   материалы. Не распылять аэрозоли вблизи горелки.Запрещается касаться горелок во время их работы и после прекращения работы( ранее чем через 2 часа).

• Не оставляйте детей без присмотра рядом с изделием
• Газовый баллон размещается вертикально в стороне, противоположной направлению излучения на расстоянии  не менее 2 м метра от установки.
• Шланг не должен контактировать с горючими веществами  и попадать под прямое излучение от горелки и отводимое тепло.
• Не перемещайте горелки и, когда они работают.
• Перед заменой баллона дайте горелке остыть

 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

 По мере загрязнения горелки необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом.

 СОЕДИНЕНИЯ (СТЫКИ)

Правильно

Сжатый воздух 3 - 5 бар максимально

НЕ НАПРАВЛЯЙТЕ СТРУЮ ВОЗДУХА НА СТЫКИ и МЕЖДУ КЕРАМИЧЕСКИМИ ПЛАСТИНАМИ (Риск порчи керамического элемента)

Неправильно

Никогда не использовать обезжиривающие химпродукты или другие на керамике и стыках: риск порчи.

Очистка инжекторного блока

Сжатый воздух 3 - 5 бар максимально

Проверьте состояние керамических пластин (визуальный осмотр).

Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления.

Температура горения, равная приблизительно 900°C (однородный оранжево-красный цвет), подтверждает чистоту горелки и правильное давление подачи газа.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, СПОСОБЫ УСТРАНЕНИЯ

  ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

• Гарантийный срок 12 месяцев со дня продажи, при условии соблюдения правил указанных в данном паспорте.
• Нормативный срок эксплуатации более 10 лет.
• В течение гарантийного срока все неисправности, возникшие не по вине покупателя, устраняются изготовителем.

Гарантийные обязательства утрачивают свою силу в случаях:

•  несоблюдения требований, указанных в данном    паспорте;
•  несоблюдения требований по обслуживанию;
•  отсутствия заводской маркировочной таблички  на горелке;
•  небрежного хранения, механических повреждений;
•  неправильное или неполное заполнение гарантийного талона;
•  использование горелок в целях, для которых она  не предназначалась
