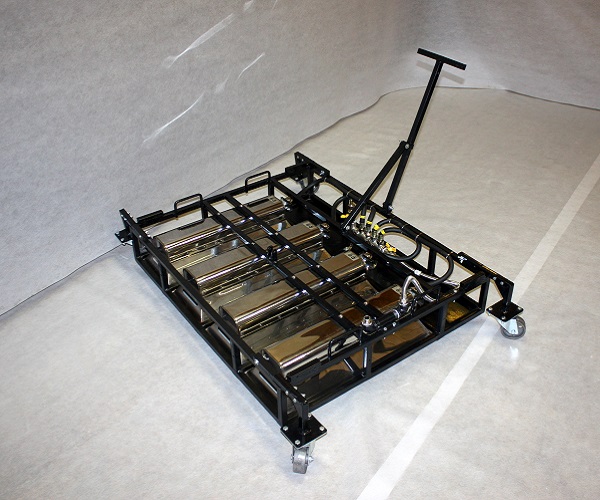

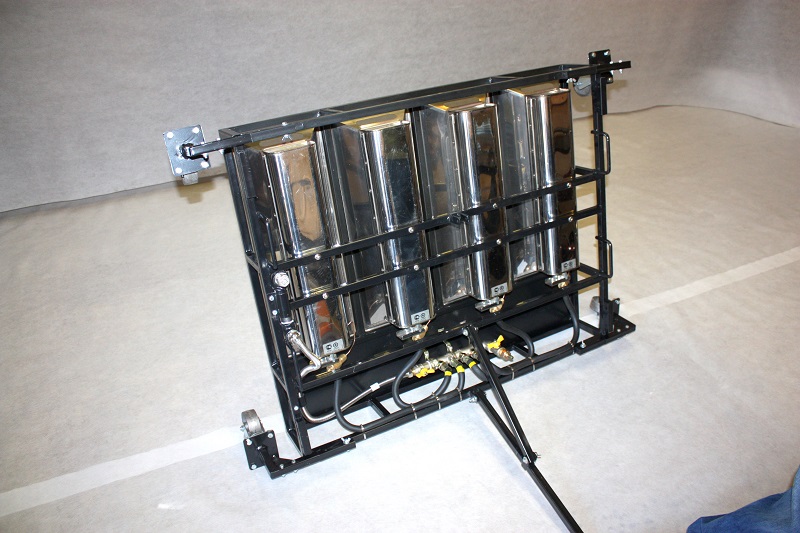

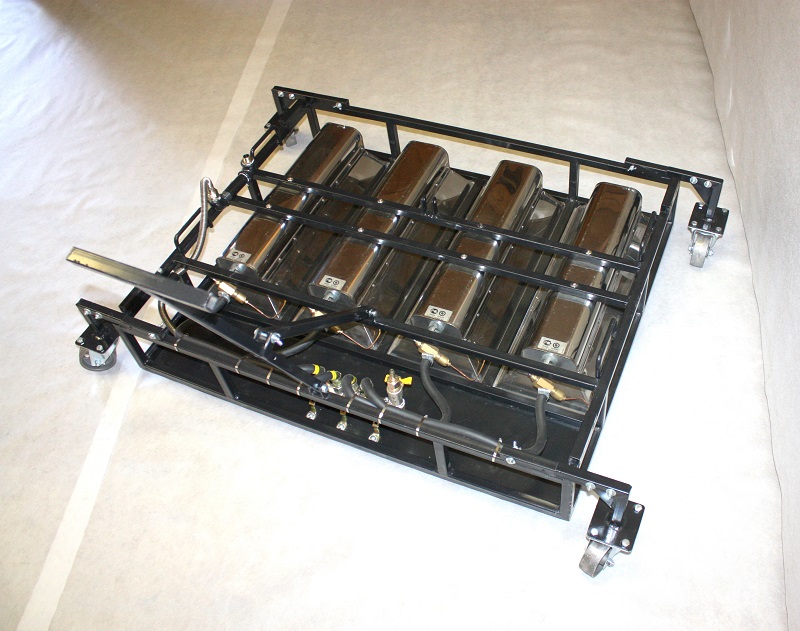

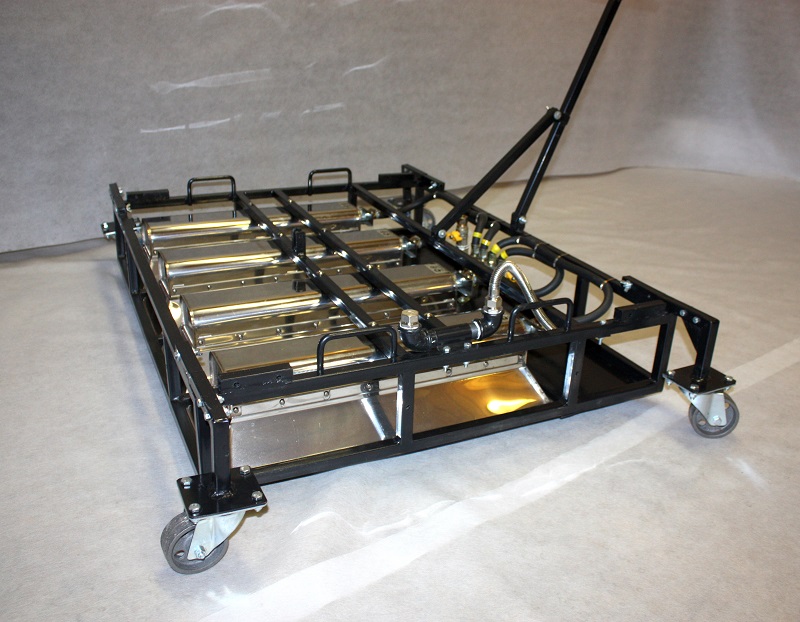

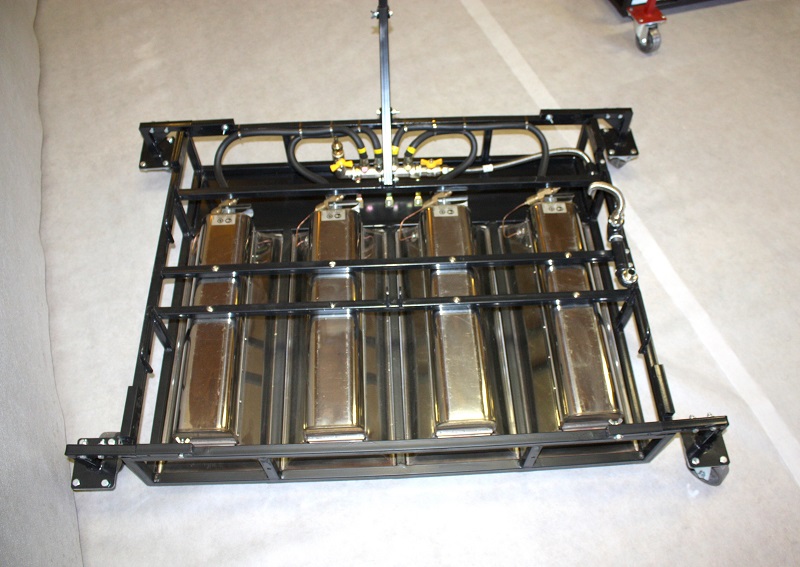

Аренда: Портативная установка инфракрасного нагрева SV-78K

Портативная установка инфракрасного нагрева SV-78К предназначена для технологического нагрева материалов ( асфальт, бетон, металл, термопластик и т. п.) представляет собой комплект из восьми инфракрасных газовых керамических(металлических) горелок в сборе. Изделие имеет уникальный, компактный и автономный дизайн, доказанную надежность, эффективность и прибыльность. Идеально подходит для ремонта тротуаров, подъездных путей, парковок, теннисных кортов и других небольших площадок.

Преимущества

Компактная и мощная установка инфракрасного нагрева поверхностей 100 000 BTU - при потреблении 2 кг топлива. Работает от бытового газового пропанового баллона 27 и 50 литров. Розжиг в ручном режиме от горелки, пьезоэлемента или зажигалки. Уникальная система кратерных отверстий «Turbojet» на керамике предотвращает появление открытого горения - максимальная пожаробезопасность. Система безопасности – термопара – при погасании пламени мгновенно перекрывается подача газа. Плавная регулировка тепловой мощности за счет регулятора давления. Бесшумность в работе.

Технические данные

Нагревательные элементы:		Излучатели ZRS - 4 шт
Топливо:		Пропан / бутан G31
Рабочие размеры:		104 см х 84 см х 20 см
Зона нагрева:		1,00 м х 0,64 м
Максимальная мощность		28.5 кВт
Минимальная мощность		18.5 кВт
Потребление топлива:		1.340 кг до 2.04 кг в час
Устройство включения:		в ручную
Вес:		36 кг
Система безопасности:		термопара

Гарантийный срок – 12 месяцев со дня покупки.

Комплектность:

• установка

• шланг газовый

• регулятор давления газа (давление на выходе 50-150 мбар, расход топлива - 4.08 кг)

• четыре колеса
• ручка

• крепления
• паспорт

Установки не предназначены для отопления жилых и не жилых помещений! Не использовать в подвальных помещениях!

Перед началом работы ознакомиться с паспортом.

Технический паспорт

МОБИЛЬНЫЕ ГАЗОВЫЕ ГОРЕЛКИ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ В КОМПЛЕКТЕ

Назначение изделия

Газовые горелки инфракрасного излучения собраны на металлической раме (установка), тип газовых горелок ZRS соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р52087-2003 типа «Пропан» и «Пропан-Бутан».

· Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях.

· Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!

• Не используйте изделие в жилых помещениях!
• Не используйте изделие в закрытых или не проветриваемых помещениях!
• Не использовать вводной среде!
• Не использовать в агрессивной среде!
• Не бросать, не кидать, не подвергать изделие грубому механическому воздействию!

Устройство и принцип работы

Установка состоит из четырех идентичных горелок.

Горелка состоит:

• инжекторный блок
• термопара
• диффузор
• смесительная камера
• керамический элемент
• стабилизаторы пламени
• отражатели и корпус из нержавеющей стали

Разогретый до 900° С керамический элемент излучает инфракрасные лучи. Стабилизаторы из нержавеющей стали концентрируют тепловой поток в нужном направлении, одновременно защищая керамический элемент.Керамический элемент имеет множество отверстий "TurboJet", каждое из которых, в свою очередь, состоит из семи отверстий сложной формы.Уникальная конструкция керамического элемента, предотвращает появление открытого горения, делая горелку максимально пожаробезопасной.

Контроль горения осуществляется термопарой.При случайном погасании пламени срабатывает термопара, в результате чего прекращается подача газа.Розжиг горелок осуществляется в ручном режиме от пьезоэлемента (не поставляется), горелки или зажигалки.Конструкция горелки обеспечивает надежность и безопасностьвсей установки при эксплуатации в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков.

Ввод в эксплуатацию, выключение

• Изучить настоящий технический паспорт.
• Установку распаковать.
• Произвести внешний осмотр, убедиться в отсутствии повреждений.
• Прикрутить регуляторы давления на баллон (можно применять газовый баллон 27л или 50л)

ВНИМАНИЕ

• Используйте только регулятор давления, рекомендованный изготовителем (выходное давление 50 - 150мбар).
• Установить ручку регулятора управления в положение '10 '.
• При включении горелок регулятор давления всегда должен быть в максимальном положение '10 ', не пытайтесь включать горелку, если регулятор давления в любом другом положении.
• Подсоединить газовый шланг к горелке и регулятору давления при помощи металлических хомутов.
• Открыть кран на газовом баллоне.
• Нажать кнопку на инжекторном блоке, удерживайте её в течение 20 секунд. Одновременно с нажатием кнопки поднести зажигалку или другой источник огня к керамическому элементу и дождаться устойчивого горения.

Отпустить кнопку на инжекторном блоке. Если пламя не загорится в течение 45 секунд,закрыть кран на баллоне, подождать 1 минуту,затем повторить цикл «поджига» во второй раз,если проблема остается ,смотрите

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ УСТРАНЕНИЯ.

После 5-ти минут работы можно установить ручку регулятора в положение от «10» до «1». При этом положение «1» минимально и дает примерно 60% от максимальной мощности. Цвет керамического элемента должен быть однородный оранжево-красный Выключение - закройте кран на газовом баллоне.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ВАЖНАЯ ИНФОРМАЦИЯ

Данная установка должна устанавливаться и обслуживаться в соответствии с применяемыми в настоящее время нормами безопасности, а также требованиями настоящей инструкции. Не переделывайте, не разбирайте горелки. Её конструкция разработана так, чтобы обеспечить безопасность для Вас и Вашей собственности. Во избежание излишних нагрузок на источник излучения рекомендуется подключение горелки при помощи гибкого шланга. Это изделие работает на пропане со специально поставляемым регулятором давления.(выходное давление газа 50- 150 мбар).

Применение обычных стандартных регуляторов не разрешается!

• Не использовать для жилых помещений!
• Не использовать для приготовления пищи!
• Горелки следует содержать в чистоте, не допуская загрязнения керамического элемента.
• Не использовать в помещениях, а также в подвальных помещениях.
• Не использовать в случае обнаружения запаха газа.
• Производственный участок где работает горелка, должно быть оснащено огнетушителем и средствами пожаротушения

• Горелка должна крепиться на несгораемую поверхность.
• Открытая электропроводка должна находиться на расстоянии не менее 1 метра от горелки.

Соблюдать дистанцию:

минимальное допустимое расстояние до легковоспламеняющихся материалов при θmax=70°C – 2м., до потолка – 1м., до стены - 0,6м.

Запрещено оставлять горелки без присмотра. При применении горелки на открытом пространстве она должна быть защищена от атмосферных осадков и ветра (если он более 8 км/час). Горелку необходимо оберегать от влаги, ударов и повреждений. Не вешать на установку одежду и другие, даже невоспламеняющиеся, материалы. Не распылять аэрозоли вблизи горелки.Запрещается касаться горелок во время их работы и после прекращения работы( ранее чем через 2 часа).

• Не оставляйте детей без присмотра рядом с изделием
• Газовый баллон размещается вертикально в стороне, противоположной направлению излучения на расстоянии не менее 2 м метра от установки.
• Шланг не должен контактировать с горючими веществами и попадать под прямое излучение от горелки и отводимое тепло.
• Не перемещайте горелки и, когда они работают.
• Перед заменой баллона дайте горелке остыть

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

По мере загрязнения горелки необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом.

СОЕДИНЕНИЯ (СТЫКИ)

Правильно

Сжатый воздух 3 - 5 бар максимально

НЕ НАПРАВЛЯЙТЕ СТРУЮ ВОЗДУХА НА СТЫКИ и МЕЖДУ КЕРАМИЧЕСКИМИ ПЛАСТИНАМИ (Риск порчи керамического элемента)

Неправильно

Никогда не использовать обезжиривающие химпродукты или другие на керамике и стыках: риск порчи.

Очистка инжекторного блока

Сжатый воздух 3 - 5 бар максимально

Проверьте состояние керамических пластин (визуальный осмотр).

Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления.

Температура горения, равная приблизительно 900°C (однородный оранжево-красный цвет), подтверждает чистоту горелки и правильное давление подачи газа.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, СПОСОБЫ УСТРАНЕНИЯ

Наименование неисправности		Вероятная причина		Способ устранения
Горелка не зажигается		Нет подачи газа		Открыть кран на баллоне или заменить
		Засорился инжектор		Продуть инжектор сжатым воздухом или заменить
Горелка тухнет через 45 секунд после включения		Плохо затянута термопара		Затянуть термопару или заменить
На поверхности горелки видимые языки пламени (пламя голубого цвета)		Давление газа ниже допустимого		Проверить регулятор давления, заменить
		Засорился инжектор		Продуть инжектор сжатым воздухом или заменить
Проскок пламени в корпус горелки, шум при горении (цвет керамического элемента ярко-красный)		Давление газа выше допустимого		Эксплуатация запрещена. Заменить регулятор давления
		Трещины или повреждения керамического элемента		Эксплуатация запрещена.Ремонт

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

• Гарантийный срок 12 месяцев со дня продажи, при условии соблюдения правил указанных в данном паспорте.
• Нормативный срок эксплуатации более 10 лет.
• В течение гарантийного срока все неисправности, возникшие не по вине покупателя, устраняются изготовителем.

Гарантийные обязательства утрачивают свою силу в случаях:

• несоблюдения требований, указанных в данном паспорте;
• несоблюдения требований по обслуживанию;
• отсутствия заводской маркировочной таблички на горелке;
• небрежного хранения, механических повреждений;
• неправильное или неполное заполнение гарантийного талона;
• использование горелок в целях, для которых она не предназначалась
