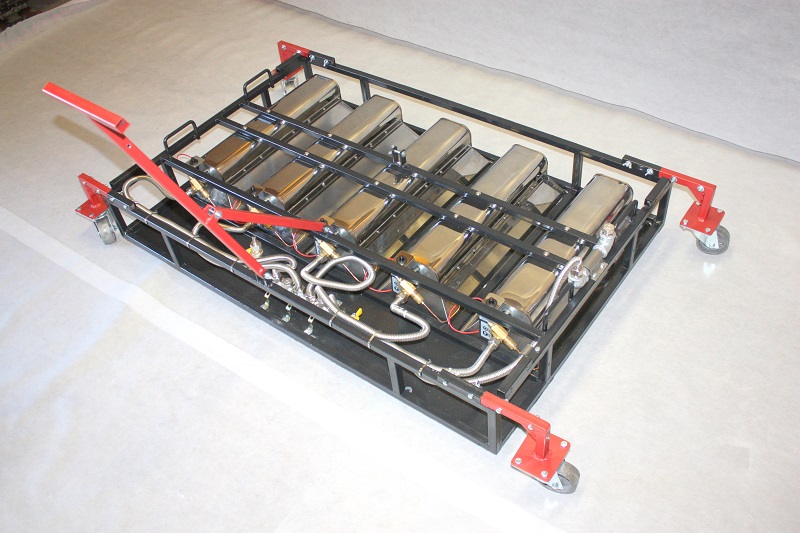

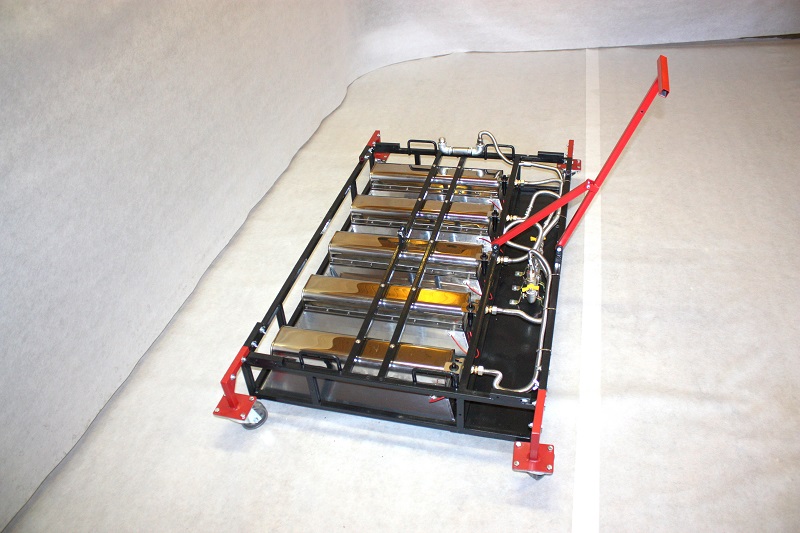

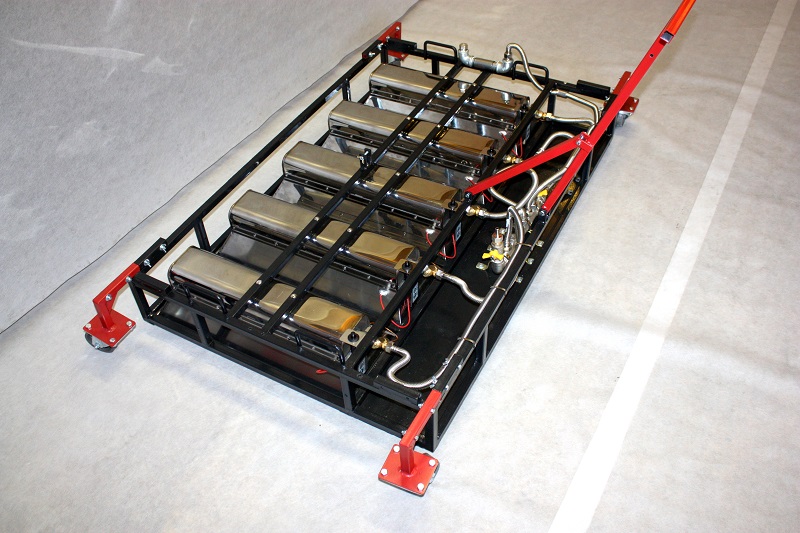

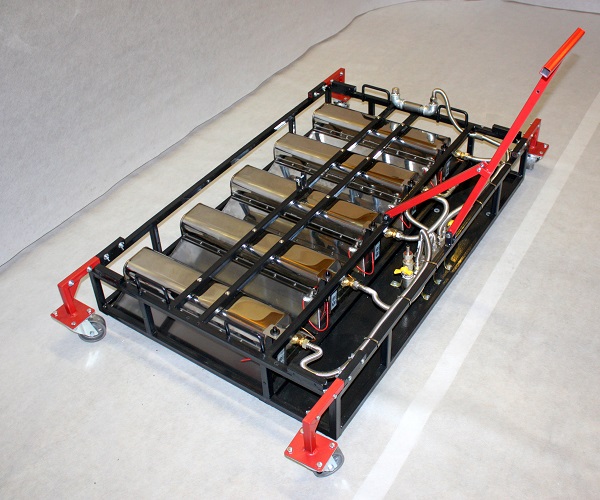

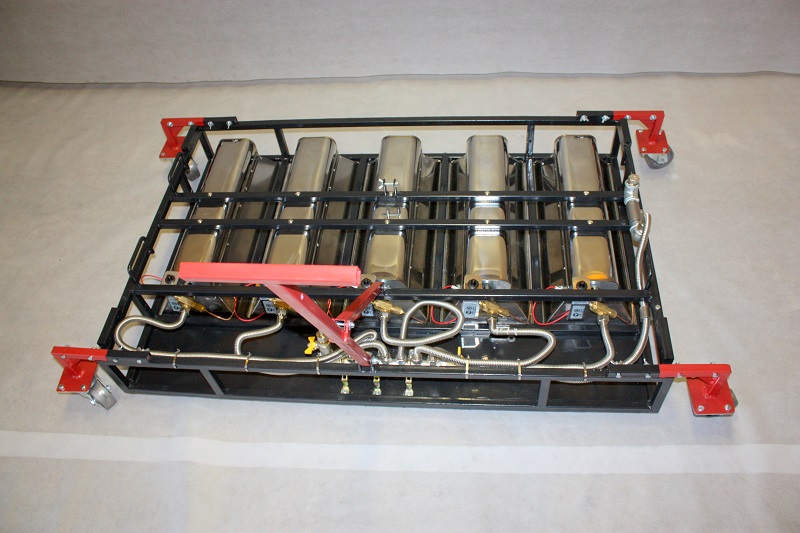

Портативная установка инфракрасного нагрева SV-98K предназначена для технологического нагрева материалов ( асфальт, бетон, металл, термопластик и т. п.) представляет собой комплект из восьми инфракрасных газовых керамических(металлических) горелок в сборе. Изделие имеет уникальный, компактный и автономный дизайн, доказанную надежность, эффективность и прибыльность.
Компактная и мощная установка инфракрасного нагрева поверхностей 120 000 BTU - при потреблении 2.5 кг топлива в час. Работает от бытового газового пропанового баллона 27 и 50 литров. Розжиг в ручном режиме от горелки, пьезоэлемента или зажигалки. Уникальная система кратерных отверстий «Turbojet» на керамике предотвращает появление открытого горения - максимальная пожаробезопасность. Система безопасности – термопара – при погасании пламени мгновенно перекрывается подача газа. Плавная регулировка тепловой мощности за счет регулятора давления. Бесшумность в работе.
Нагревательные элементы: |
|
Излучатели ZRS - 5 шт |
Топливо: |
|
Пропан / бутан G31 |
Рабочие размеры: |
|
127 см х 84 см х 20 см |
Зона нагрева: |
|
1,27 м х 0,64 м |
Максимальная мощность |
|
35.5 кВт |
Минимальная мощность |
|
23.0 кВт |
Потребление топлива: |
|
1.68 кг до 2.5 кг в час |
Устройство включения: |
|
в ручную |
Вес: |
|
36 кг |
Система безопасности: |
|
термопара |
Комплектность:
МОБИЛЬНЫЕ ГАЗОВЫЕ ГОРЕЛКИ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ В КОМПЛЕКТЕ
Назначение изделия
Газовые горелки инфракрасного излучения собраны на металлической раме (установка), тип газовых горелок ZRS соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р52087-2003 типа «Пропан» и «Пропан-Бутан».
· Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях.
· Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!
Устройство и принцип работы

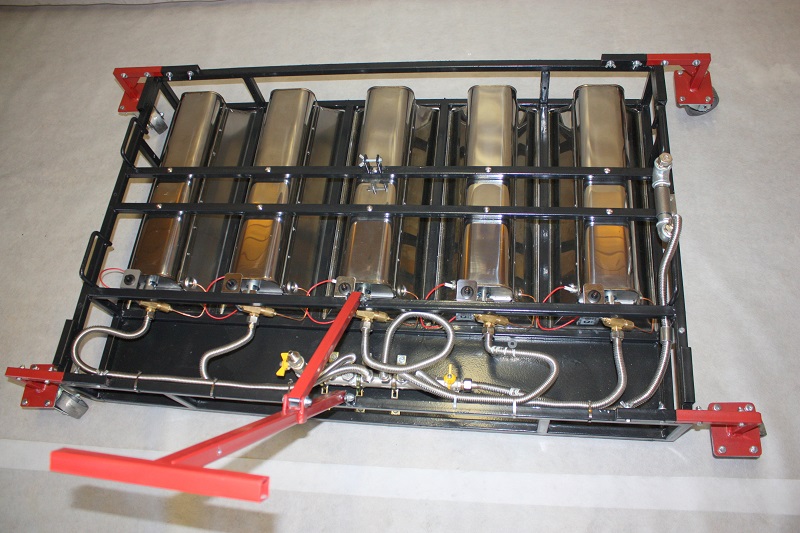

Установка состоит из пяти идентичных горелок.
Горелка состоит:
Разогретый до 900° С керамический элемент излучает инфракрасные лучи. Стабилизаторы из нержавеющей стали концентрируют тепловой поток в нужном направлении, одновременно защищая керамический элемент.Керамический элемент имеет множество отверстий "TurboJet", каждое из которых, в свою очередь, состоит из семи отверстий сложной формы.Уникальная конструкция керамического элемента, предотвращает появление открытого горения, делая горелку максимально пожаробезопасной.
Контроль горения осуществляется термопарой.При случайном погасании пламени срабатывает термопара, в результате чего прекращается подача газа.Розжиг горелок осуществляется в ручном режиме от пьезоэлемента (не поставляется), горелки или зажигалки.Конструкция горелки обеспечивает надежность и безопасностьвсей установки при эксплуатации в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков.
Ввод в эксплуатацию, выключение
ВНИМАНИЕ
Отпустить кнопку на инжекторном блоке. Если пламя не загорится в течение 45 секунд,закрыть кран на баллоне, подождать 1 минуту,затем повторить цикл «поджига» во второй раз,если проблема остается ,смотрите
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ УСТРАНЕНИЯ.
После 5-ти минут работы можно установить ручку регулятора в положение от «10» до «1». При этом положение «1» минимально и дает примерно 60% от максимальной мощности. Цвет керамического элемента должен быть однородный оранжево-красный Выключение - закройте кран на газовом баллоне.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ВАЖНАЯ ИНФОРМАЦИЯ
Данная установка должна устанавливаться и обслуживаться в соответствии с применяемыми в настоящее время нормами безопасности, а также требованиями настоящей инструкции. Не переделывайте, не разбирайте горелки. Её конструкция разработана так, чтобы обеспечить безопасность для Вас и Вашей собственности. Во избежание излишних нагрузок на источник излучения рекомендуется подключение горелки при помощи гибкого шланга. Это изделие работает на пропане со специально поставляемым регулятором давления.(выходное давление газа 50- 150 мбар).
Применение обычных стандартных регуляторов не разрешается!
Соблюдать дистанцию:
минимальное допустимое расстояние до легковоспламеняющихся материалов при θmax=70°C – 2м., до потолка – 1м., до стены - 0,6м.
Запрещено оставлять горелки без присмотра. При применении горелки на открытом пространстве она должна быть защищена от атмосферных осадков и ветра (если он более 8 км/час). Горелку необходимо оберегать от влаги, ударов и повреждений. Не вешать на установку одежду и другие, даже невоспламеняющиеся, материалы. Не распылять аэрозоли вблизи горелки.Запрещается касаться горелок во время их работы и после прекращения работы( ранее чем через 2 часа).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

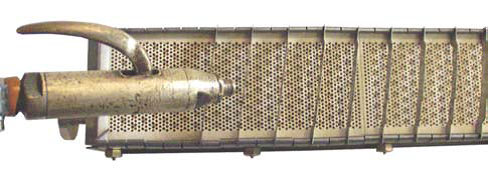

По мере загрязнения горелки необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом.
СОЕДИНЕНИЯ (СТЫКИ)
Сжатый воздух 3 - 5 бар максимально

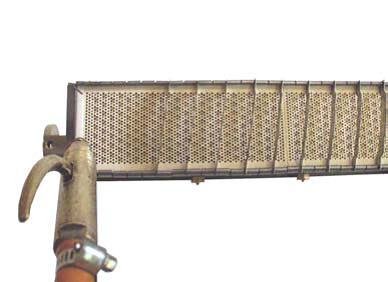

НЕ НАПРАВЛЯЙТЕ СТРУЮ ВОЗДУХА НА СТЫКИ и МЕЖДУ КЕРАМИЧЕСКИМИ ПЛАСТИНАМИ (Риск порчи керамического элемента)
Никогда не использовать обезжиривающие химпродукты или другие на керамике и стыках: риск порчи.

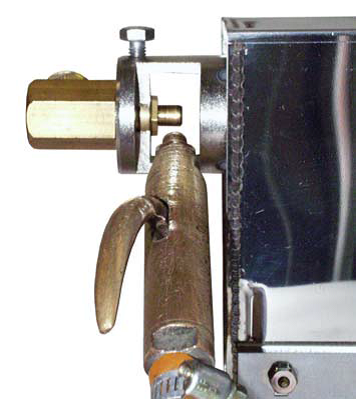

Очистка инжекторного блока
Сжатый воздух 3 - 5 бар максимально
Проверьте состояние керамических пластин (визуальный осмотр).
Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления.
Температура горения, равная приблизительно 900°C (однородный оранжево-красный цвет), подтверждает чистоту горелки и правильное давление подачи газа.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, СПОСОБЫ УСТРАНЕНИЯ
Наименование неисправности |
|
Вероятная причина |
|
Способ устранения |
|
|
|
|
|
Горелка не зажигается |
|
Нет подачи газа |
|
Открыть кран на баллоне или заменить |
|
|
Засорился инжектор |
|
Продуть инжектор сжатым воздухом или заменить |
|
|
|
|
|
Горелка тухнет через 45 секунд после включения |
|
Плохо затянута термопара |
|
Затянуть термопару или заменить |
|
|
|
|
|
На поверхности горелки видимые языки пламени (пламя голубого цвета) |
|
Давление газа ниже допустимого |
|
Проверить регулятор давления, заменить |
|
|
Засорился инжектор |
|
Продуть инжектор сжатым воздухом или заменить
|
|
|
|
|
|
Проскок пламени в корпус горелки, шум при горении (цвет керамического элемента ярко-красный) |
|
Давление газа выше допустимого
|
|
Эксплуатация запрещена. Заменить регулятор давления |
|
|
Трещины или повреждения керамического элемента |
|
Эксплуатация запрещена.Ремонт |
|
|
|
|
|
